(1)materie prime

qualità del materiale

Q195、q235b、q355b、acciaio galvanizzato、ms、cr、hr

proprietà meccaniche

σb≤500mpa,σs≤325mpa

larghezza della striscia

1020-2000 mm

spessore della striscia

4,0-16 mm

ID della bobina

Φ508-610 mm

di bobina

Φ1200 mm-2100 mm

peso della bobina

25,0 t

(2)dimensione e finalità del prodotto finito

dimensione del tubo

tubo rotondo:φ325- Non lo so.φ630mmt:4.0-16mm

tubo quadrato:250x250-500x500mmt:4,0-15mm

lunghezza

4-6m

applicazione

struttura

(3)Ilprocesso di lavorodella linea di produzione

(4)- Laèlineacontenere

carro trasportatore a bobina

il carrello trasportatore a bobina viene utilizzato per far passare la bobina d'acciaio dalla posizione di carico alla posizione di decollocazione. Allo stesso tempo, il cilindro di olio è sollevato,in modo che il foro interno della bobina d'acciaio sia accuratamente fissato sul cono del decollocazione, dopo la ten

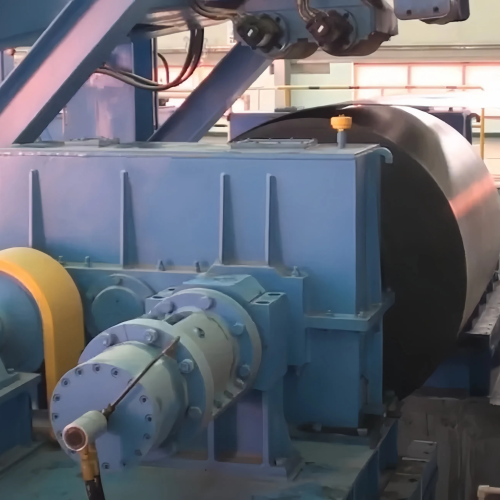

discolatore

mandrelli di espansione e a sbalzo.

contiene due parti principali: il corpo principale e la base fissa.

dotato di sistema pneumatico per soddisfare le esigenze di espansione, contrazione e frenata dei mandrini.

Il mandrello è costituito da collegamenti a quattro barre che possono muoversi radialmente allo stesso tempo.

I collegamenti a quattro barre in due gruppi sono montati su due assi rispettivamente. alimentati da una bombola ad aria, si espandono e si contraggono radialmente.

macchine a testa retta

questa macchina viene utilizzata per aprire la testa della bobina e introdurre senza intoppi il dispositivo successivo in una macchina liscia. il rullo a pressione sulla testa è utilizzato principalmente per premere la testa del rotolo per evitare che il rotolo di dispersione si disperda e la pala viene spalato senza intoppi. il rullo a pressione ruota

macchine per livellamento a pizzico

la macchina di pizzico è divisa in tre parti: materiali di fissaggio, il rullo della casa piatta e la trasmissione della macchina lusinghiera. il lisciamento a cinque rulli può cambiare l'acciaio di passaggio attraverso la regolazione su e giù dei cinque rulli in uno stato retto, e la parte di trasmissione della

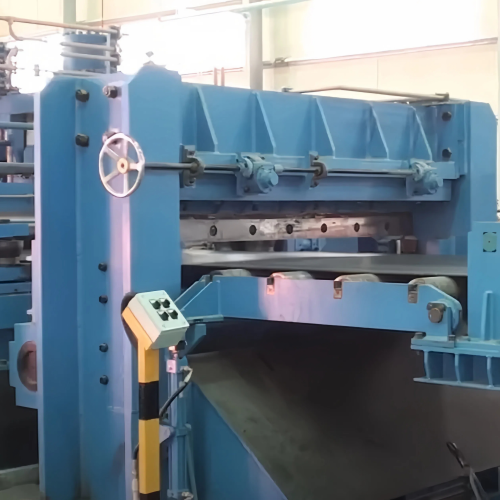

per la lavorazione di materiali di acciaio

viene utilizzato per tagliare le estremità irregolari delle strisce e poi collegare le strisce con saldatura. in modo da poter lasciare la linea senza sosta quando la bobina prima termina.

accumulatore a spirale

Questa macchina è posta tra saldatore a taglio e impianto di produzione (mattino di taglio a forma), utilizzata dopo che un rotolo di strisce di acciaio è stato consumato, prima che il prossimo rotolo di strisce sia preparato dal momento del dischiocciamento, del taglio e del tempo di saldatura

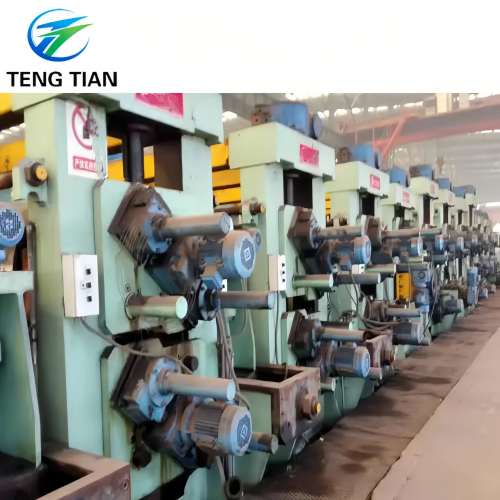

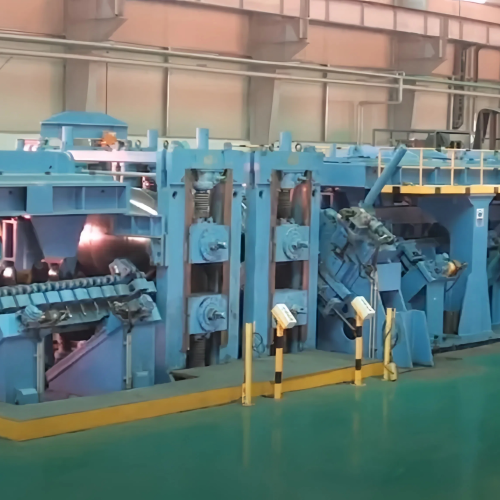

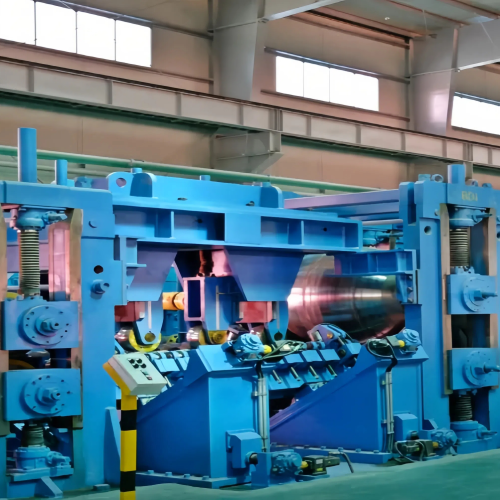

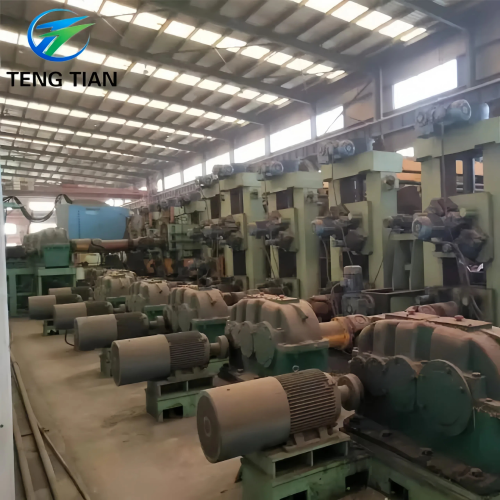

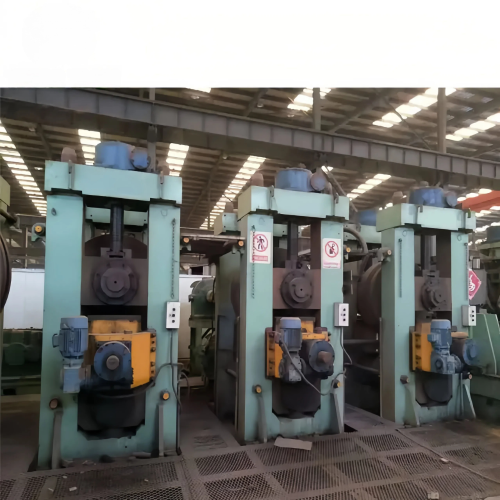

per la lavorazione di materiali di calcare

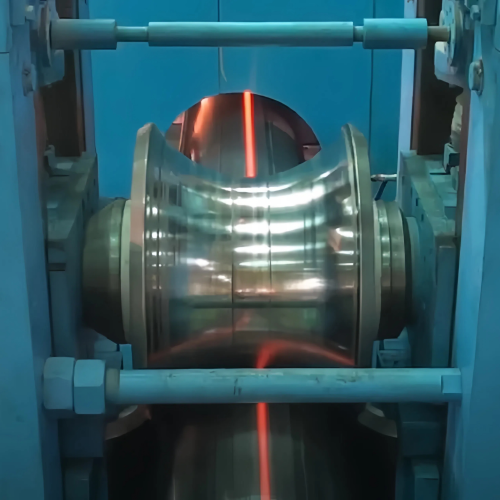

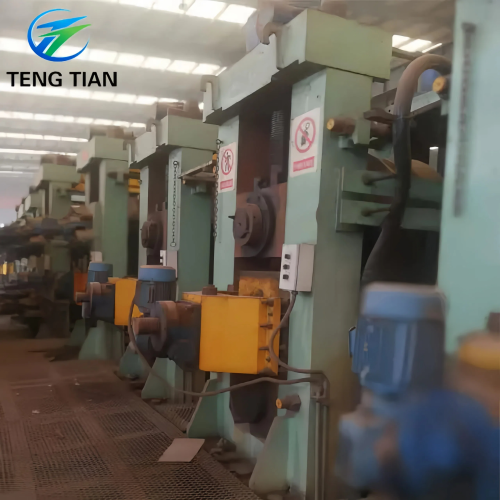

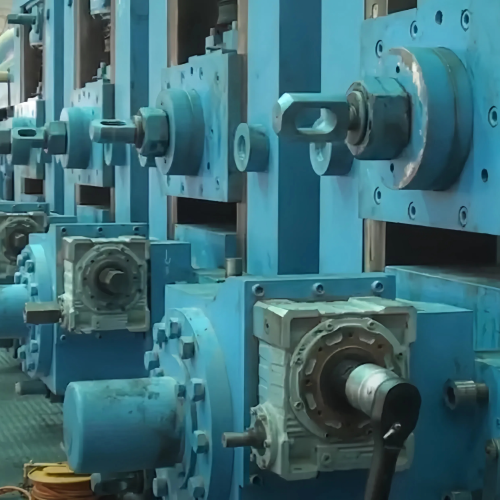

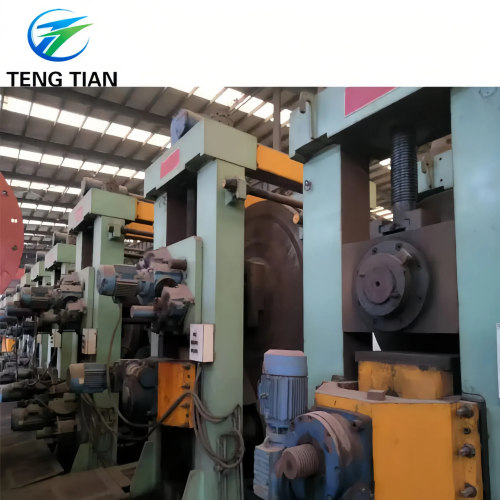

Il molino di formazione e dimensionamento adotta il principio di formazione del tipo rulli e la saldatura ad induzione ad alta frequenza. la striscia viene alimentata nella macchina di formazione dal dispositivo di alimentazione nel mulino e il rulliformatore ruota continuamente e preme la striscia nella forma richiesta. a causa della pelle e dell'

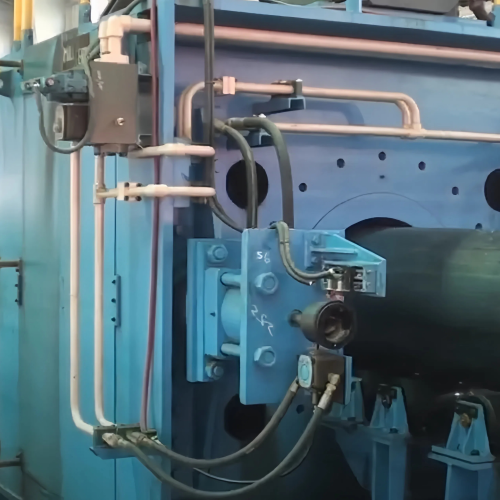

seghe da taglio

viene utilizzato per tagliare automaticamente il tubo in modo preciso, a lunghezza, a condizione che il tubo venga continuamente consegnato dal mulino ad alta velocità.

Saldatore ad alta frequenza da 1500 kW

saldare la cucitura

Tavola di scarico

trasporti il tubo finito alla tavola di raccolta
