API түтүк тегирмени （API 508X24）

Киришүү

Кыскача сүрөттөлүшү

API 508x20: Улуу чыныгдаал аркылуу жумарычagyнды көйгөйлөрдүн өндүрүү сызыкты Φ219мм-Φ508мм, 锷кчолук 5.0-20.0мм өндөрүү үчүн колдонулат. Биз дүйнөдөгү кийинки көйгөй өндөрүү технологиясын эсептеген соң, биздин инновациялык дизайныздагы өндүрүү сызык жана сызыктын әрбир бир бөлүгү экономикалык эмес, башкача айтканда, практикалык.

Продукт параметрлери

(1) Чийки зат
Материалдык сапат	L245, L290, L320, L360, L390, L450, L485, X42, X52, X56, X60, X65, X70, X80, SCH20, SCH30, SCH40
Механикалык Өзгөчөлүктөр	σb≤500Mpa,σs≤325MPa
Жапкан тилкенин туурасы	680-1600мм
Катар калыңдыгы	5.0-20.0мм
Спиринин ID	Φ508-610мм
Коучтун OD	Φ1200mm-2100mm
Спиринин массасы	25.0T
2) Даяр продукциянын өлчөмү жана максаты
Түтүктүн көлөмү	Тегерек түтүк: φ 219-φ 508мм Т: 5.0-20.0 мм
Узундук	4-6 м
Колдонмо	Структура
3) Эл иштөө процесси өндүрүш линиясынын

(4) Т болуп саналат сызык камтыйт
Коулиндик конвейердик унаа	Катушка конвейер машинасы болот катушканы жүктөө абалынан катушканы чечүүгө колдонулат. Ошол эле учурда, болот катушканын ички тешиги катушканы чечүү конусуна так орнотулуп, катушканы чечүү чыңалуусунан кийин, баштапкы абалга кайтарылат.
Катушканы чечүүчү	Кеңейүү жана контурдук мандрлер. Эки негизги бөлүктөн турат: негизги корпус жана туруктуу база. Магистралдын майышуу, кыскартуу жана тормоздоо муктаждыктарын канааттандыруу үчүн пневматикалык система менен жабдылган. Mandrel бир эле учурда радиалдык кыймылдашы мүмкүн болгон төрт тилкелик байланыштардан турат. Эки топтогу төрт тилкелүү байланыштар эки огунда орнотулат. Алар аба цилиндри менен иштегендиктен радиалдык түрдө кеңейип, кыскарат.
Туура баш машинасы	Бул машина катушканын башын ачып, кийинки аппаратты жылмакай машинага жылмакай киргизүү үчүн колдонулат. Башындагы басымдуу ролик негизинен таратуучу роллдун таралышын алдын алуу үчүн роллдун башын басуу үчүн колдонулат жана көрпө жылмакай айланат. Кысымдуу ролик кыймылдаткычтын астында айланат. Ачылуучу машина үчүн бул жардамчы ролик. Туура баш ролик бар, негизинен болоттун башынын ийри басымы, көрүч башчысы менен кызматташып, көрүч бою алдыга жылдырылат. Ал эми жолду көрсөтүүчү ролик материалды кийинки процесске алып барат.
Чабык менен тегиздөөчү машина	Кесүүчү машина үч бөлүккө бөлүнөт: кысып туруучу материалдар, жалпак үй ролиги жана мактап туруучу машина которуусу. Беш роликти тегиздөө беш роликти жогору жана ылдый жөнгө салуу аркылуу өтүүчү болотту түз абалга өзгөртө алат, ал эми айлантуучу машинанын өткөргүч бөлүгү pinhris ролик жана жалпак ролик үчүн мотивацияны камсыз кылат.
Автоматтык кесүү жана ширетүү	Ал тилкелердин эрежесиз учун кесип, андан кийин ширетүү жолу менен бириктирет. Ошентип, ал катар токтотулбай иштеп чейин катушка аяктаган качан коё алат
Аккумулятор	Бул машина катушка менен ширетүүчү менен кожоюндун ортосунда (катушка менен ширетүүчү) болоттун бир түрмөктү колдонулгандан кийин, кийинки катушка менен ширетүү үчүн колдонулат.

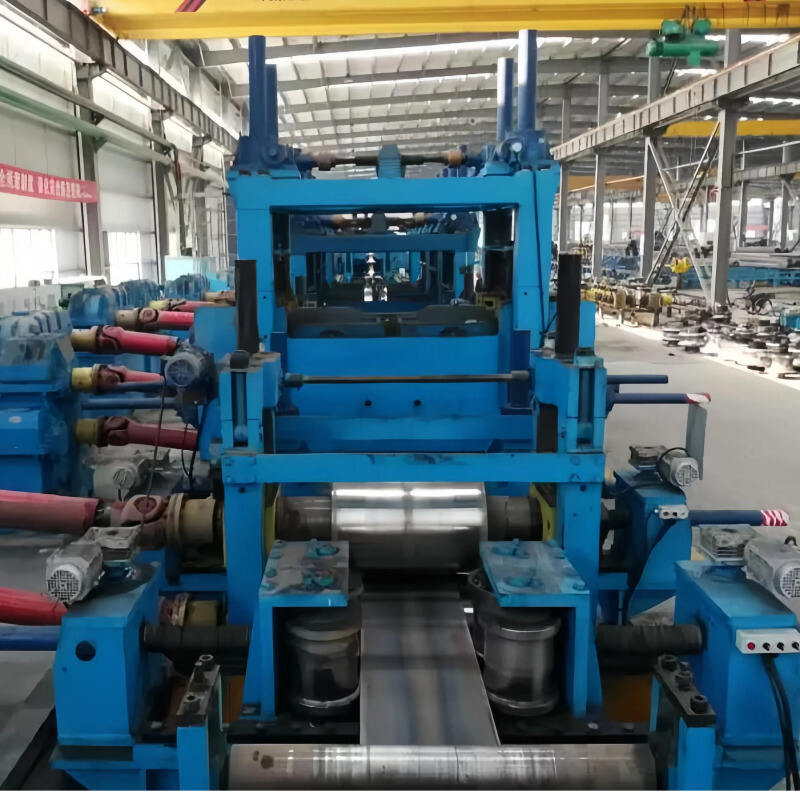

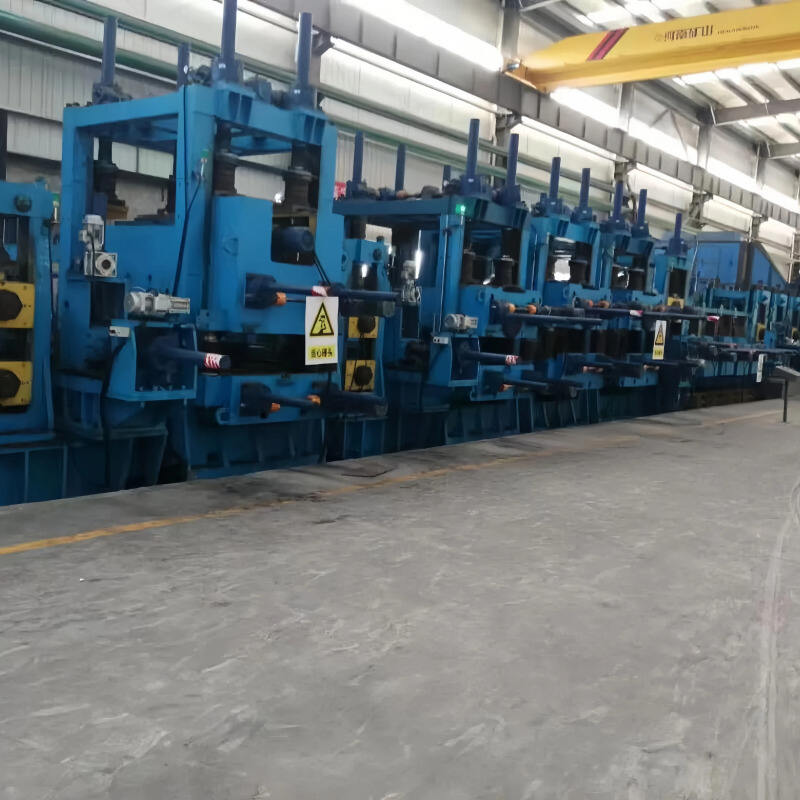

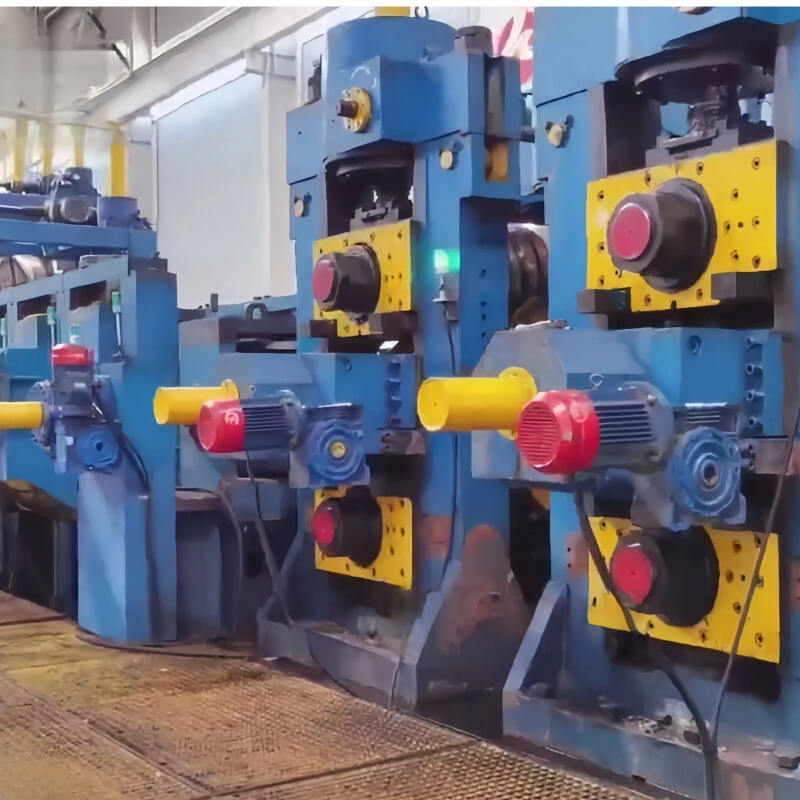

Формалоо жана өлчөмдөшүү	Формирование & Размердирование Mill ролик түрү калыптандыруу принцибин жана жогорку жыштыктагы индукциялык ширетүү кабыл алат. Тасманы калыптандыруу машинасына тегирмендеги тамактандыруу шайманы аркылуу киргизилет жана калыптандыруучу ролик тынымсыз айланып, тасманы керектүү формага кысып турат. Тери жана ага байланыштуу таасирден улам, жогорку жыштыктагы ток тез жылытылган ширетүүчү муунда топтолот жана ширетүү температурасына жетет. Түтүктүн тигиши кысуучу роликтердин басымы менен ширетүүгө алынат. Керектүү өлчөмдөгү даяр ширетүүчү түтүктү муздатуудан, өлчөмдөштүрүүдөн жана биринчи түздөөдөн кийин алууга болот.
Кыюу арабасы	Ал түтүктү тегирменден жогорку ылдамдыкта үзгүлтүксүз өткөрүп берүү шарты менен түтүктү узундугуна чейин автоматтык түрдө так кесүү үчүн колдонулат.

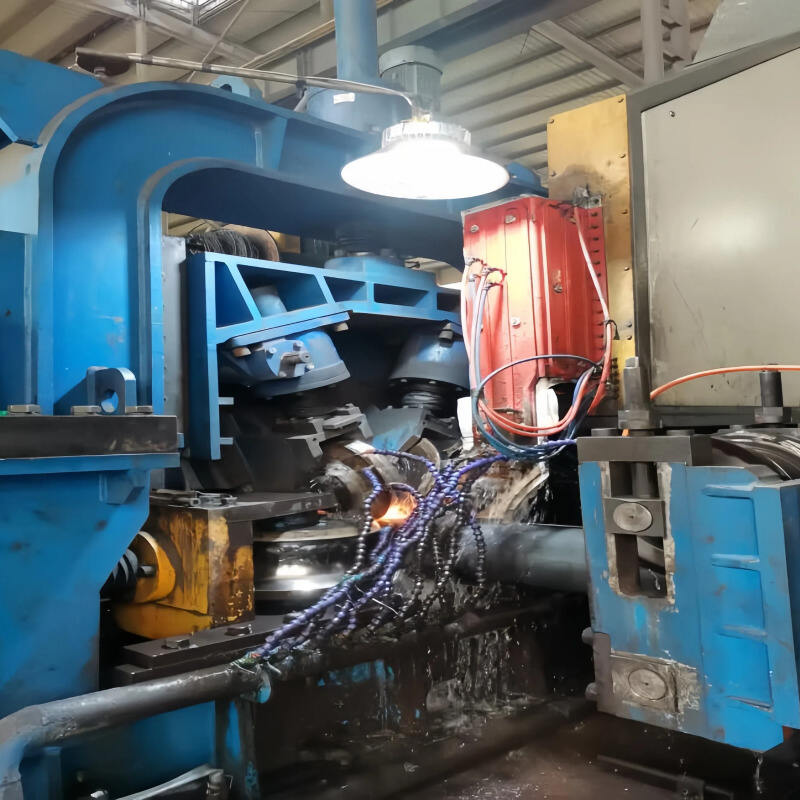

1000 кВт Высокочастотный Сварочный Аппарат	Тигишти ширет
Алып өтүү Транзиттик таблица	Толук түтүктү чогултуу столуна өткөрүү
600кв Мезеттик температурлашуу машинасы	Учурлуу жогорку температурда жоготтоо, естелеген жоготкоо жумтуу материалдарынан ар бир жактан артык
Түзөтүү машинасы	Борборду түзөт
Аягы өңдөрүү машинасы	Сол жана оң машиндык баштардан, шагайыштык механизмдерден жана салынчылык ролик жолдорудан турат. Гидравлика тутуштуруу, серво мотор менен көчөрүү, автоматтык басқарууга ээ болот.

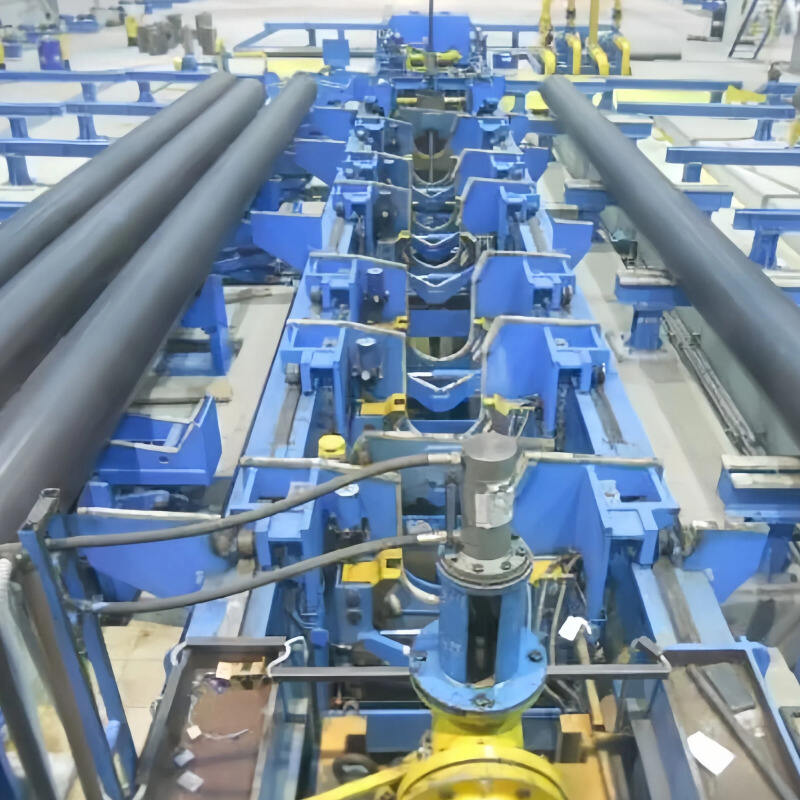

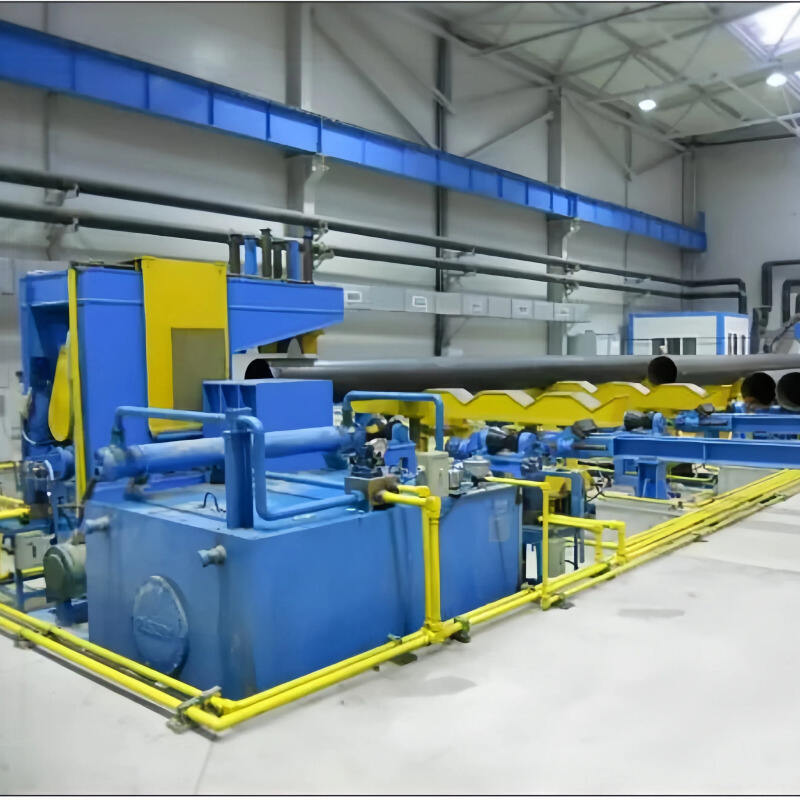

Гидростаттิก тестер	Структуралдык түр: 1 базадан топтор, 1 локациялык жана тутуштуруучу апараттан, 1 кешиткилел апарат топторунан, 1 тегишлик тест апараты топторунан, 1 көчөмөйөк тест апараты топторунан, 2 түшүм жана жыйынтуучу борбор апараты топторунан жана 1 локациялык стойка топторунан турат.

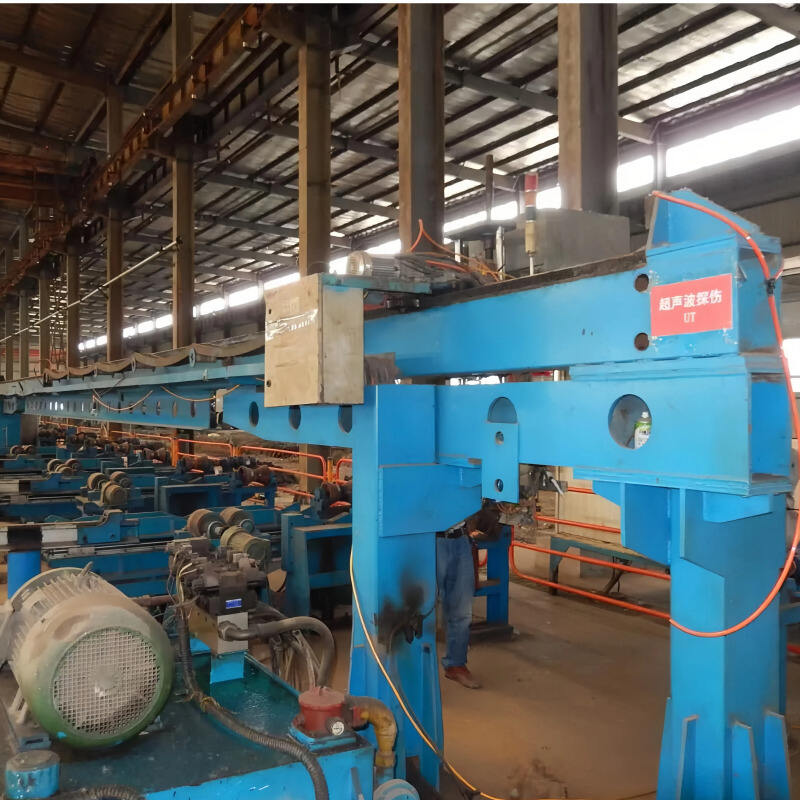

Ультразвук тестироов машинасы	Жумыздык шовдун сапасын текшерүү
Эдди токтары системасы текшерүү	Борбордун сапасын текшерүү
