(1)lëndë e parë

cilësia e materialit

245, 290, 320, 360, 390, 450, 485, 42, 52, 56, 60, 65, 70, 80, 20, 30, 40

vetitë mekanike

σb≤500mpa,σs≤325mpa

gjerësia e shiritave

500-1340 mm

trashësia e shiritave

3,0-14 mm

ID i bobinës

Φ508-610 mm

Rrotull

Φ1200mm-2100mm

Pesha e rrotullës

30.0t

(2)Madhësia dhe qëllimi i produktit të përfunduar

madhësia e tubacionit

Tuba e rrumbullakët:φ159- Po, mirë.φ426mmt:3.0-14mm

gjatësia

4-6m

aplikim

Struktura

(3)eprocesin e punëstë linjës së prodhimit

(4)eështëlinjëpërmbajnë

Makinë për transport me rrota

makina e transportit të rrotullës përdoret për të bërë rrotullën e çelikut nga pozicioni i ngarkimit në uncoiler.at njëkohësisht cilindër të naftës,në mënyrë që vrima e brendshme e rrotullës së çelikut të vendoset me saktësi në konin e uncoiler, pas tensionit të un

shkarkues

Mandrels zgjerimi dhe cantilever.

Përbëhet nga dy pjesë kryesore: trupi kryesor dhe baza e vendosur.

të pajisur me sistem pneumatik për të përmbushur nevojat e zgjerimit, tkurrjes dhe frenimit të mandrels.

Mandrilla përbëhet nga katër lidhje bar që mund të lëvizin radialisht në të njëjtën kohë.

lidhjet me katër barra në dy grupe janë të montuara në dy boshtë respektivisht. të nxitur nga cilindër ajri, ata zgjasin dhe tkurren radialisht.

Makinë me kokë të drejtë

kjo makinë përdoret për të hapur kokën e bobinës dhe për të futur qetë pajisjen tjetër në një makinë të qetë. ruloli i presionit në kokë përdoret kryesisht për të shtypur kokën e rrumbullakosjes për të parandaluar shpërndarjen e rrumbullakosjes së shpërndarjes, dhe lopatë është shkopin

Makinë për nivelimin e thithjes

makinën e shtrydhjes është e ndarë në tre pjesë: materialet e shtrydhjes, ruloja e shtëpisë së sheshtë, dhe transmisionin e makinës së shëmtuar. Lëshimi i pesë rulove mund të ndryshojë çelikun e kaluar përmes rregullimit lart dhe poshtë të pesë rulove në një gjendje të

për të bërë një sistem të përzierjes dhe saldimit automatik

Ajo përdoret për të prerë fundat e parregullta të shiritave dhe pastaj të lidhë shiritat me saldim. kështu që ajo mund të le të linjës duke shkuar pa ndalesë kur para mbështjellës përfunduar

Akumulator

Kjo makinë është midis salduesit shear dhe host (forming grimëzimin e fabrikave), përdorim për pas një rrotull e çeliku strip janë përdorur, para rrotull tjetër rrobëzimin e prej përgatitur nga uncoiling, shearing dhe kohë saldim butt për të siguruar që host (forming grimë

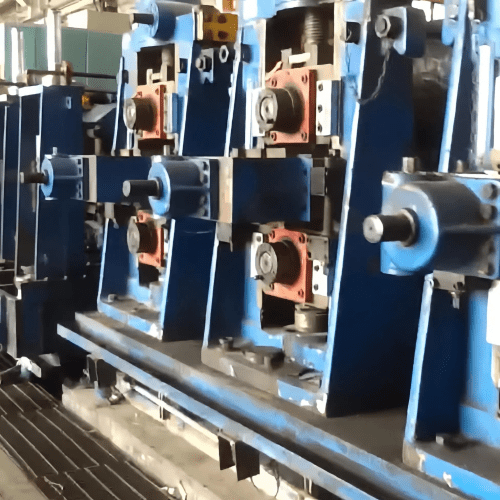

Mjekimi i formave dhe madhësimit

formimi & madhësimi mulli adopton parimin e formimit të llojit të rulozës dhe saldimit me induksion me frekuencë të lartë. shiriti ushqehet në makinën e formimit nga pajisja e ushqimit në mulli dhe rulozi i formimit rrotullohet vazhdimisht dhe shtyp shiritin në formën

sherbimi i prerjes

Përdoret për të prerë me saktësi tubën në gjatësi automatikisht në kushtet që tuba të dorëzohet vazhdimisht nga mulli në shpejtësi të lartë.

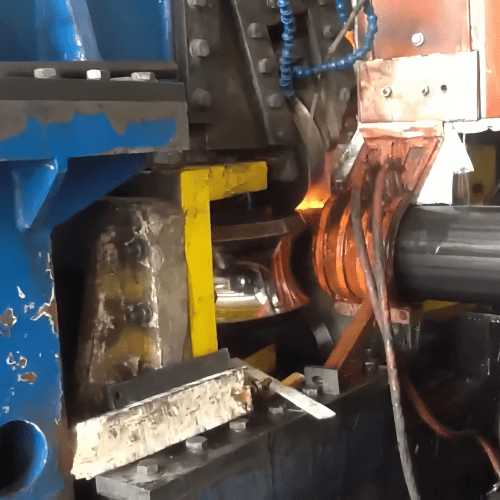

600kw saldues me frekuencë të lartë

Lidhni fijen

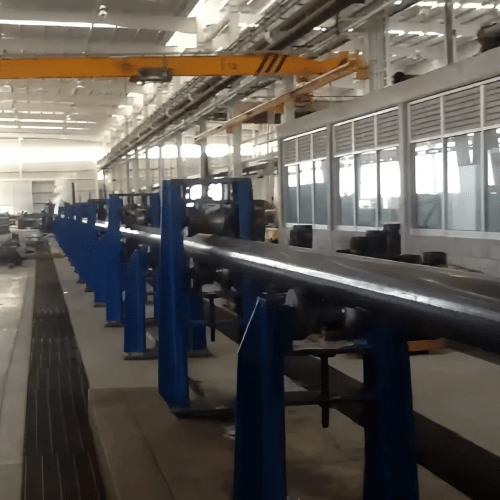

Tabela e tranzitit të rrjedhjes

Transporti i tubacionit të përfunduar në tryezën e mbledhjes

Makinë për grimtim me frekuencë të mesme 1000kw

Pas ngrohjes me temperaturë të lartë, ftohja natyrore e bën materialin e saldimit më të shkëlqyeshëm

Makinë për drejtim

drejt tubacionin

Makinë për të bërë fund

përbëhet nga kokat e majtë dhe të djathtë të makinës, mekanizma stepper dhe gjurmë ruloje të përsëritur. ngjitje hidraulike, ushqyerje servo motori, mund të arrijë kontroll automatik.

testimi hidrostatik

Forma strukturore: duke përfshirë 1 grup të montimit bazë, 1 grup të pajisjeve të pozicionimit dhe shtrëngimit, 1 grup të montimit të rrezeve të tensionit, 1 grup të kokës së provës fikse, 1 grup të kokës së provës së lëvizshme, 2 grupe të pajisjeve të tubacioneve pritëse dhe dërguese

Makinë për testime me tejzanor

testimi i cilësisë së fijeve të saldimit

Sistemi i inspektimit të rrymës së rrymës

Kontrolloni cilësinë e tubacioneve
